一、系统主要特点

≯ 【安全】

授权用户通过刷卡才能使用电梯，访客需通过对讲系统或通过门厅保安发临时授权卡才能使用电梯；

≯ 【节能】

有效的阻止了没必要的电梯运行能耗，如小孩玩耍乱按电梯，使用电梯者按错楼层。真正做到电梯的有效运行，延长电梯的使用寿命；

≯  主控器与PC端软件支持RS485、TCP/IP、无线、RS485与TCP/IP混合、无线转RS485、无线转TCP/IP等多种通讯方式，用户可根据现场环境情况灵活选择成本较低的通讯方式；

≯  硬件控制部分采用主控制器+分控制器的二级结构模式，设备可置于电梯轿厢顶部，通过随行电缆与外部连接。如果采用无线通讯方式，则可省去随行电缆及布线的成本。

■每个主控制器可接4个分控器，每个分控器可控16层



■可以对不同的人员授予不同的权限



■进出记录查询



二、产品图片 简介 设备选型

电梯门禁系统主要硬件组成部分

【电梯门禁主控板】

产品功能说明：

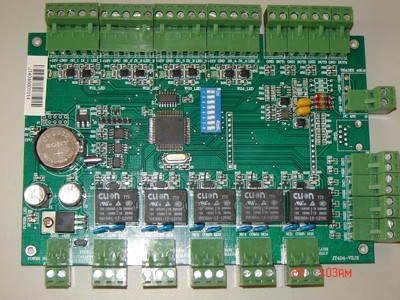

     电梯门禁主控板是个主要的功能部件，他起到控制读卡器的信号输入，判断是否合法卡号，根据卡号来判断开启哪个信号继电器输出板上的点位信息，能够控制信号输出扩展板和信号输入扩展板。电梯门禁主控板有一路报警信号输入，二路楼层电梯到位信号

【信号输出扩展板】

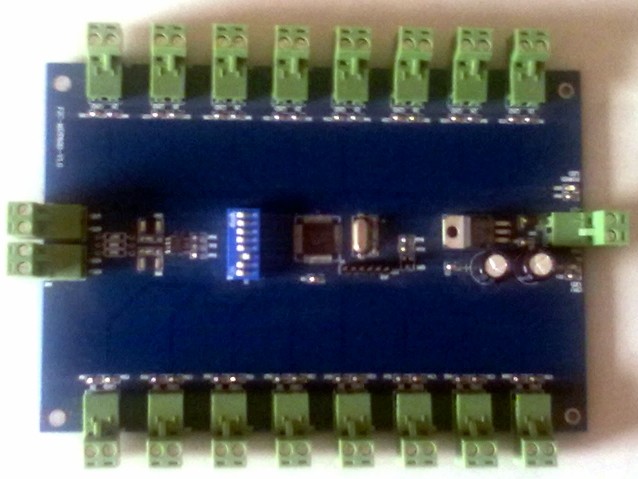

每块信号输出扩展板可控制16层，也就是每块输出扩展板有16路信号输出，可控制16个干接点状态，每个电梯主控板可控制4块信号输出扩展板。最多可控制64层的电梯。每块信号输出扩展板通过485通讯方式与电梯主控板进行通讯。

【信号输入扩展板】

    信号输入扩展板主要是将楼宇对讲的信号接入到电梯控制系统中来，每块信号输入扩展板可接入16户楼宇对讲信号，可控制64个楼宇对讲信号，例如：外宾来访时，通过楼宇对讲呼叫业主，业主通过楼宇对讲确认宾客身份后，通过楼宇对讲的开锁信号传输到信号输入扩展板，信号输入扩展板再将信号传到电梯门禁主控板，电梯门禁主控板于是将业主某个楼层的电梯权限放给宾客，宾客便可到达业主所在的楼层。

【电梯门禁读卡器】

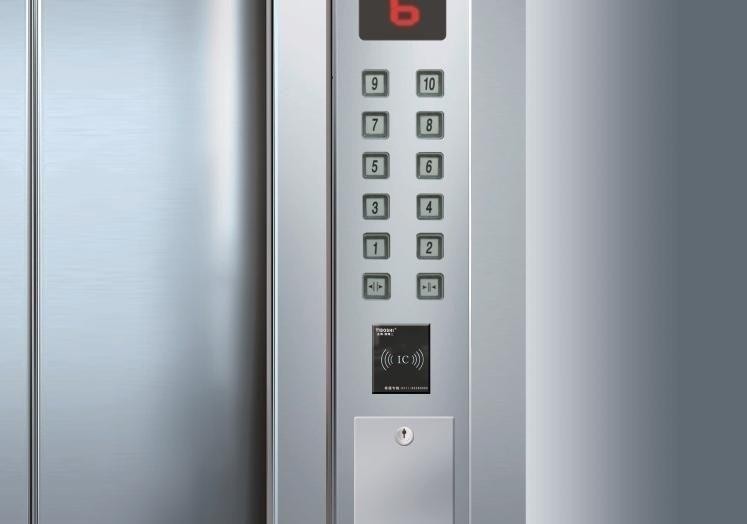

     门禁读卡器主要功能就是阅读射频卡片，将卡片信息传输给电梯门禁主控板。

三、系统组网 确定方案



控制器一般置于电梯轿厢的轿顶上，通讯线预先做在随行电缆里。



系统可通过单机电脑或局域网多台电脑来进行管理，设备与电脑的通讯分485、TCP/IP和无线三种模式，并可以通过TCP/IP转485，TCP/IP转无线，485转无线。多样的转换及通讯模式令系统组网更加灵活，能为各种复杂的现场提供更为便利的解决方案。

各种通讯方式的特点及区别：

①    【485模式】

≯  联网方式：控制器通过2芯通讯总线经232-485转换器直接接在电脑

的串口上。

≯  优点：设备造价较低。

≯  缺点：布通讯线路的工作量较大。



---------------------------------------------------------------------------------------

②    【TCP/IP模式】

≯  联网方式：控制器直接通过网线接入路由/交换机，占用一个内网IP。

≯  优点：局域网内任意一台电脑都可以作为管理主机（建议使用服务器做主机），组网简单易维护。

≯  缺点：每台设备都要单独占用1个内网IP，设备越多线路越繁杂。设备造价稍高。



---------------------------------------------------------------------------------------

③    【无线模式】

≯  联网方式：无线发射无线接收（专用无线模块，区别于WIFI）。

≯  优点：无需布线，组网方便。

≯  缺点：无线信号受隔墙金属等障碍物的影响，通讯距离需实地测试。设备造价较高。



*注：可将无线基站放置在离消费终端较近的位置，通过TCP/IP（网络）或485线路转接到电脑上，以解决障碍物较多、无线信号弱的问题。

---------------------------------------------------------------------------------------

电梯控制接入电梯系统有以下2种方法：

方法一: 如图1所示：用户靠卡后，相应的授权楼层按钮可以按动，其他楼层按钮不起作用。这时用户按动要到达的目的楼层的按钮，电梯运行把用户送到目的楼层。公共楼层按钮不受任何限制，任何用户无需靠卡都可以到达公共楼层。

图1

---------------------------------------------------------------------------------------

方法二: 如图2所示：（此方法适合电梯没有楼层选择按键的接法）用户只能凭授权的卡片到达某一层或公共楼层（例如1楼），其他楼层都禁止进入。电梯内应该保留一个按键到达公共楼层，公共楼层不作任何进入限制。用户从公共楼层进入电梯靠卡后，电梯控制器根据读到的数据自动控制电梯到达目的楼层。用户从目的楼层进入电梯后无须靠卡，直接按键就可以到达公共楼层。



图2
