1.  产品特点

· 简化版菜单。
· 直接输出继电器信号开锁。
· 出门开关。
· 有线门铃输出。
· 拆机报警。
· 12V电源输出。

2.  产品参数

指纹容量:2200枚
记录容量:50000条
通讯方式:TCP/IP、RS232、RS485
U盘功能:支持U盘下载
操作系统:Linux
指纹采集器:高清无膜指纹采集器
门禁功能:专业门禁功能
wiegand:in&out
使用温度：0℃-45℃
使用湿度：20%-80%
识别速度：≤2s
电源:12V
LCD:小两行屏
LED:红、绿
FRR：≤1%
FAR：≤0.0001%
选配：ID、MF、HID卡模块，Workcode，WIFI无线通讯
尺寸：长196×宽100×高53.5（单位：mm）

3. 系统主要功能

≯ 考勤制度：定义迟到、早退、旷工、加班等

≯ 规律排班：对有周期性的规律班次进行自动排班

≯ 假期管理：对假期种类、节假日等进行设置

≯ 原始数据：对考勤机上传的数据进行管理

≯ 考勤报表：根据考勤制度和排班规律对原始数据进行计算统计

≯ 门禁功能：指纹开门、密码开门、刷卡开门（选配），可外接读头。

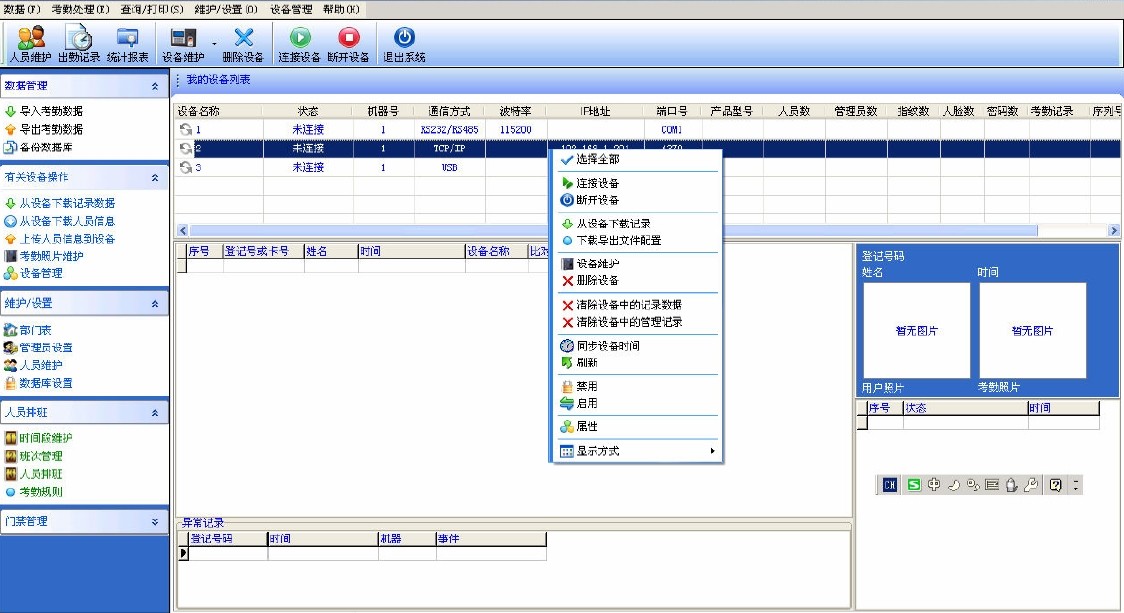

■ 软件界面，系统导航：

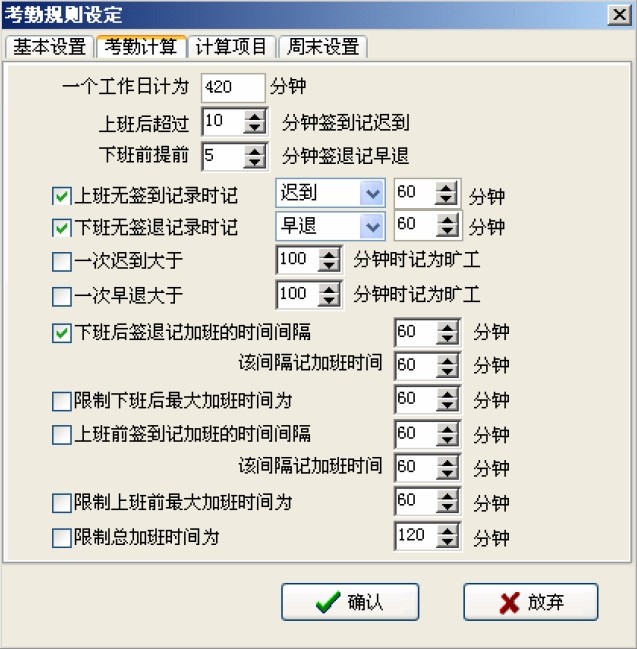

■ 考勤规则设置：

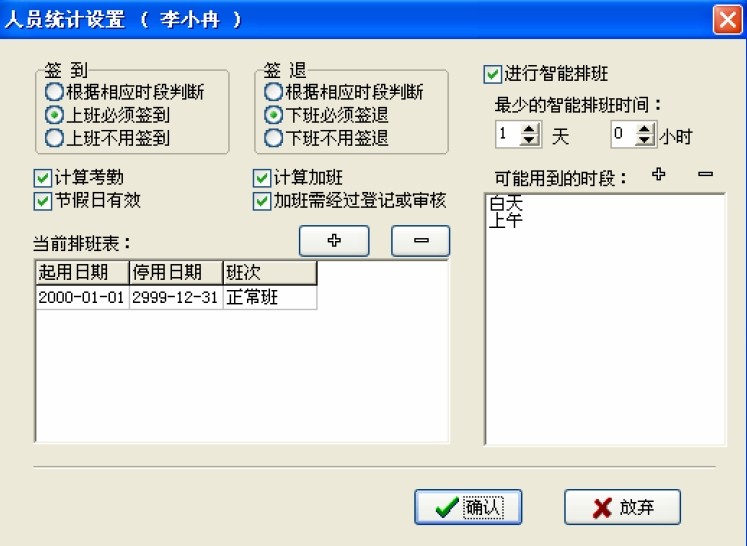

■ 考勤班次设置：

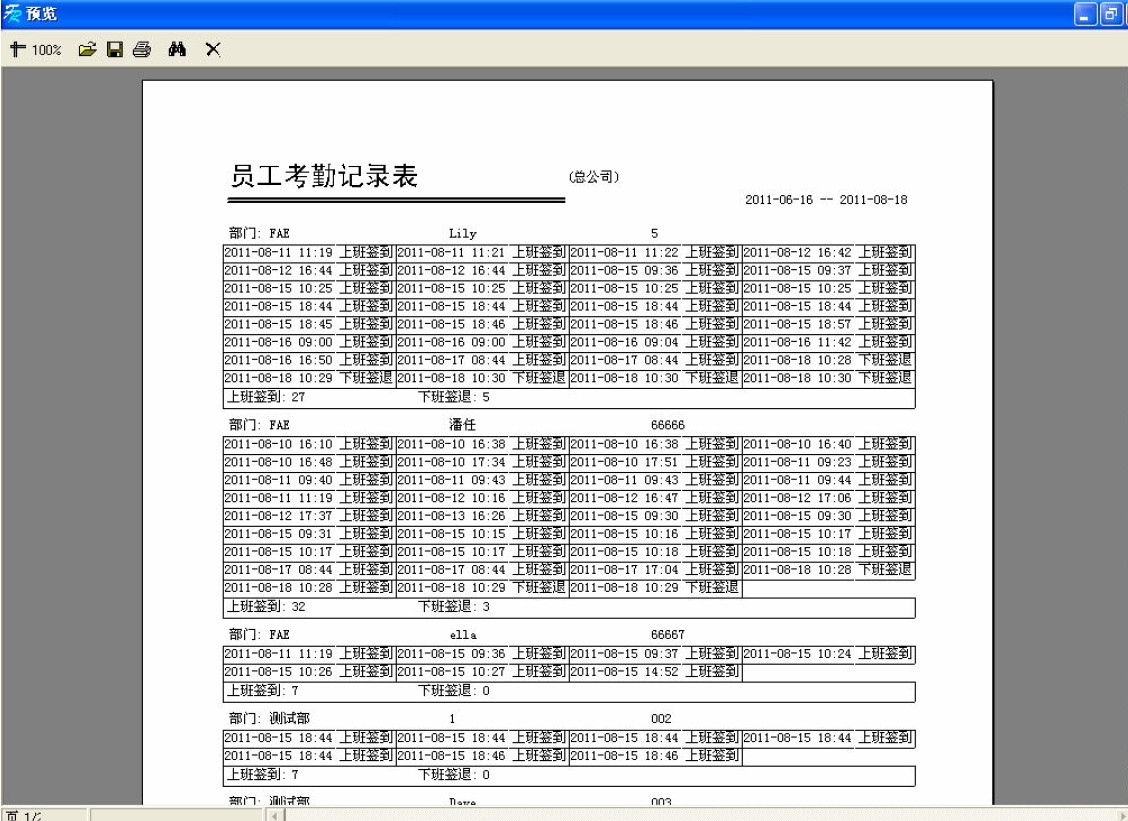

■ 考勤报表：

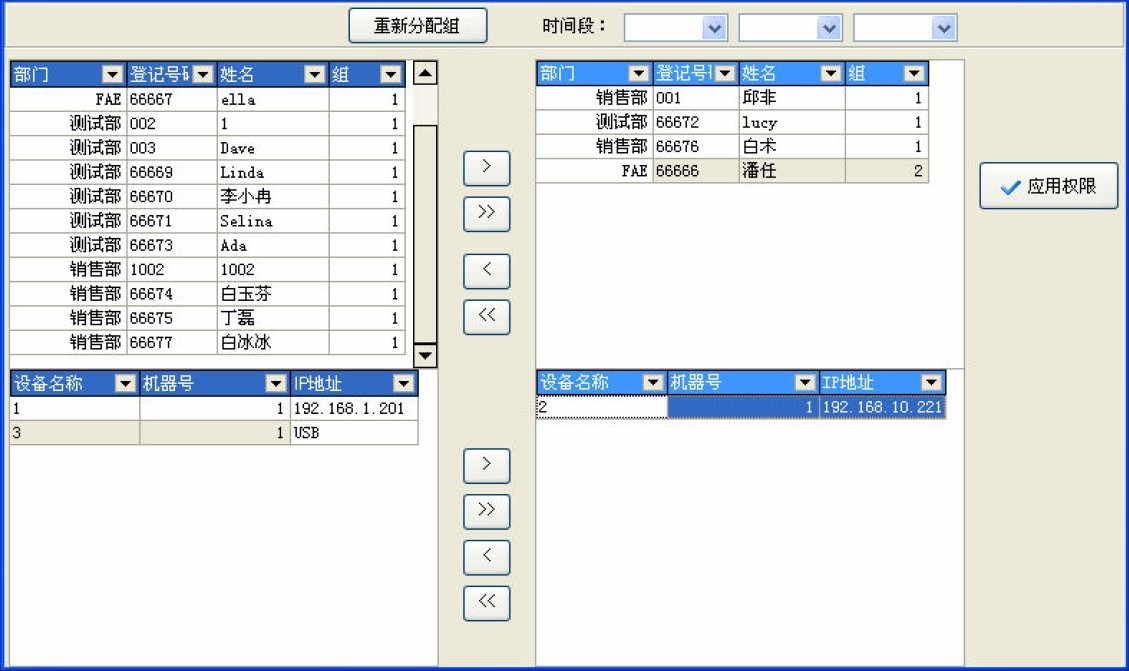

■    门禁授权：

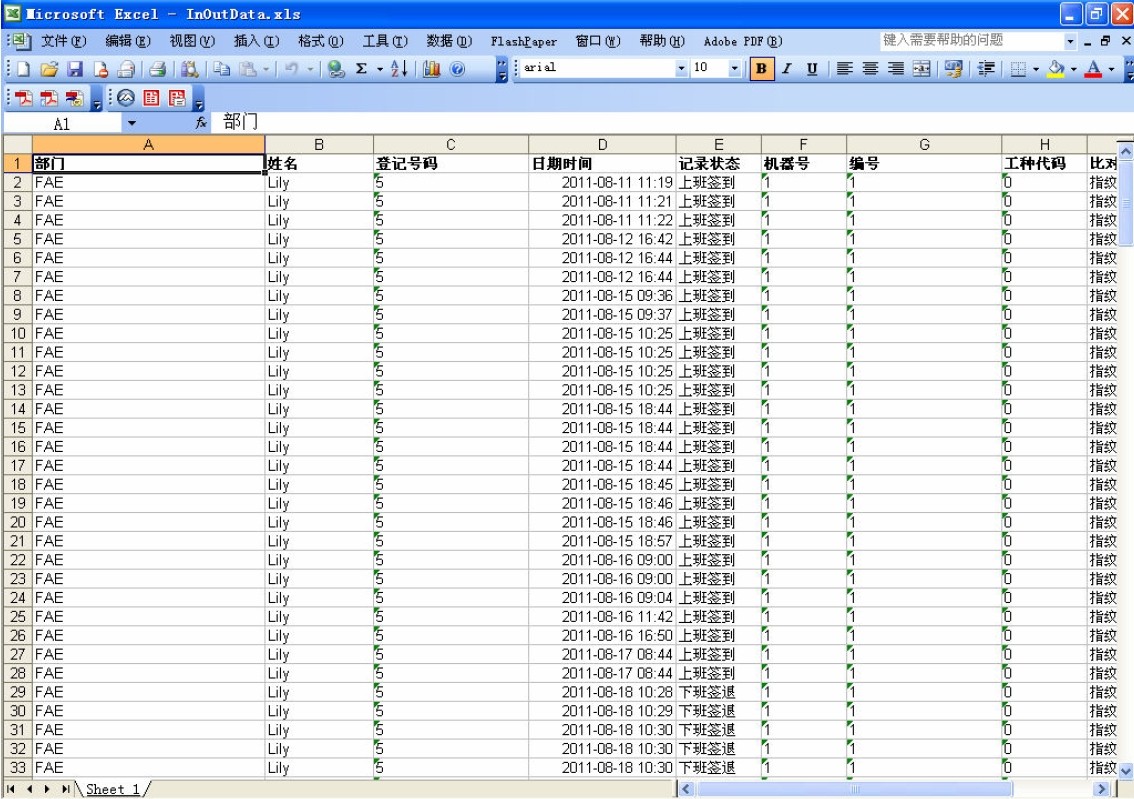

■ 导出报表：



4. 系统组网

各种通讯方式的特点及区别：

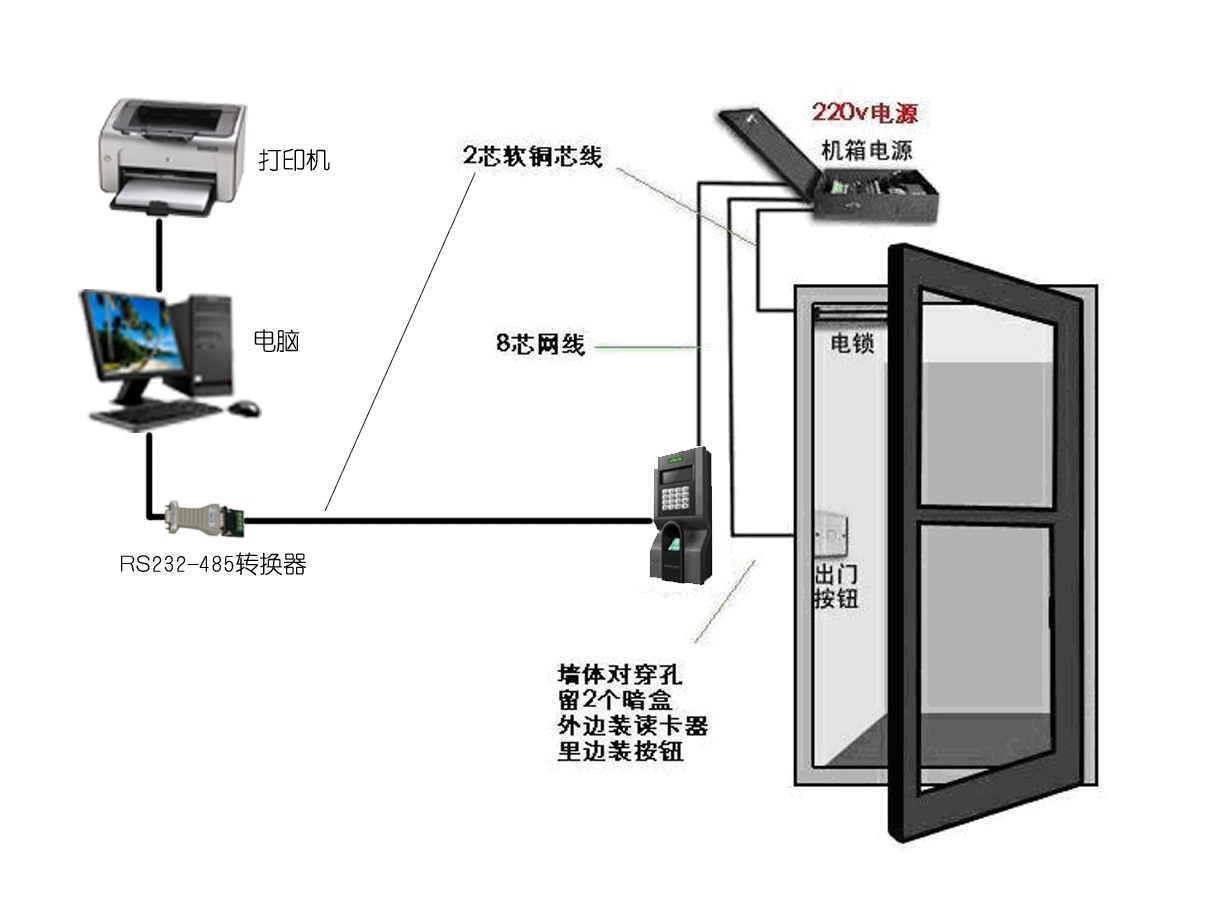

①    【485模式】

≯  联网方式：指纹机通过2芯通讯总线经232-485转换器直接接在电脑

的串口上。

≯  适用场合：无局域网络，从指纹机到管理电脑布通讯线比较方便。

≯  优点：多台设备联网时组网方便。

≯  缺点：需要额外的数据转换器。

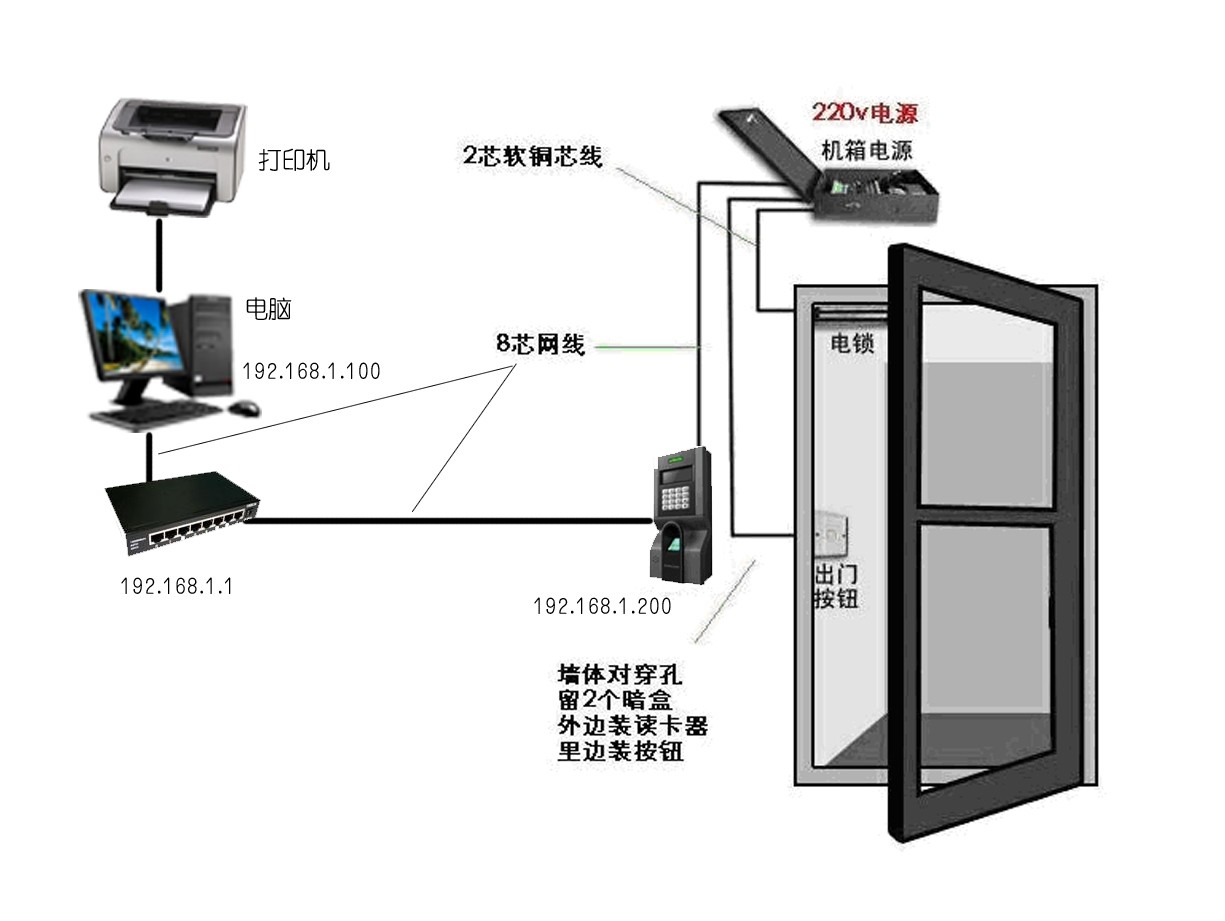

②    【TCP/IP模式】

≯  联网方式：指纹机直接通过网线接入路由/交换机，占用一个内网IP。

≯  适用场合：指纹机数量较少，附近有局域网络，接入局域网比较方便。

≯  优点：局域网内任意一台电脑都可以作为管理主机（建议使用服务器做主机），组网简单易维护。

≯  缺点：每台设备都要单独占用1个内网IP，设备越多线路越繁杂。



*注：指纹机数量多时可以使用485模式通讯，通过485-TCP/IP转换器接入局域网，仅占用1个内网IP。
