 产品展示       您现在的位置:首页 > 产品展示 > 联网门禁控制系统
联网门禁控制系统



一、产品图片 简介 设备选型

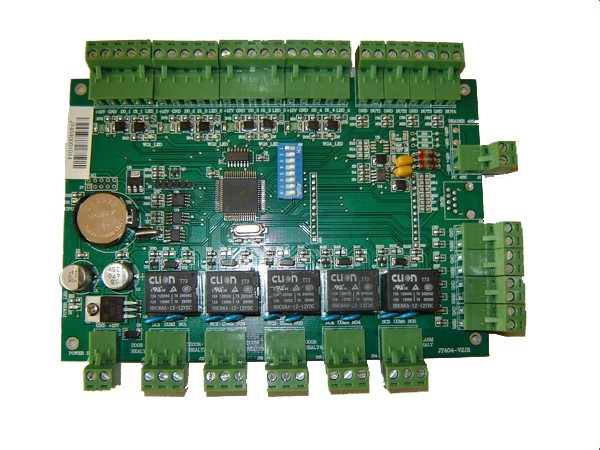

1.【门禁控制器】通用参数:

≯  卡片容量:30000张                ≯  刷卡记录:60000条

≯  主板尺寸:166*111mm          ≯  外箱尺寸:303*221*55mm

≯  通讯方式:485、TCP/IP、无线





门禁控制器简介:

①【双门单向】                         ≯  选型理由:仅进门刷卡

≯  读卡器接口:2个                 ≯  继电器输出:2路

② 【双门双向】                        ≯  选型理由:进出都刷卡

≯  读卡器接口:4个                 ≯  继电器输出:2路

③ 【四门单向】                        ≯  选型理由:单双向均可(视门数量)

≯  读卡器接口:4个                 ≯  继电器输出:4路



---------------------------------------------------------------------------------------



2.【门禁读头】通用参数:

≯  读卡类型:ID/IC卡                    ≯  读卡距离:2-10cm

≯  接口:韦根26/34                        ≯  供电电源:DC12V



门禁读头简介:



①【型号:SLWG-034J



  选型理由:带密码键盘



  尺寸: 109*88.4*34mm



  颜色: 深灰

---------------------------------------------------------------------------------------



② 【型号:SLWG-134】                    ≯  选型理由:三色贴膜可选

≯  尺寸:115*75.5*16.8(mm)        ≯  静重:120G

≯  颜色: 黑色外壳(黑色/白色/银灰三色贴膜)

---------------------------------------------------------------------------------------



③【型号:SLWG-234】                     ④ 【型号:SLWG-334】

≯  选型理由:S型外观                       ≯  选型理由:柳叶型外观

≯  尺寸:118*77*23(mm)              ≯  尺寸:115*75*18(mm)

≯  颜色: 黑色                                   ≯  颜色: 黑色

---------------------------------------------------------------------------------------



二、 系统主要特点



     ≯  外观坚硬结实,美观大方,可拆除式设计,方便工程人员安装接线;

     ≯  防腐防潮主板设计,确保设备运行可靠;

     ≯  采用瑞士时钟,月误差精确到秒.杜绝因时钟误差导致考勤数据不准确;

     ≯  多种开门方式:刷卡、刷卡加密码、密码;

     ≯  可兼容WG26、34等多种格式读卡器,方便经销商配接读卡器;

     ≯  IC/ID/HID卡均可在该系统中使用;

     ≯  八组基础时段,八组周时段,八组假日时段,八组持续开门时段,互相组合,达到各种应用需求;

     ≯  强迫开门、强迫关门,可设定门禁某段时间常开;

     ≯  互锁设计:可设置门禁二门互锁,因应于银行特殊需要的地方;.

     ≯  每路读卡器接口有数据状态灯,方便工程师在调试时给予帮助;

     ≯  每路继电器有状态指示灯,方便检查继电器状态;

     ≯  软件功能强大,有单机版,企业网络版,可对系统集成商提供二次开发;

     ≯  消防报警继电器输出,板子自带四个开关量输入接口,可作为烟感,火警输入口,可消防联动;

     ≯  可扩展输助输入输出继电板,用作梯控。

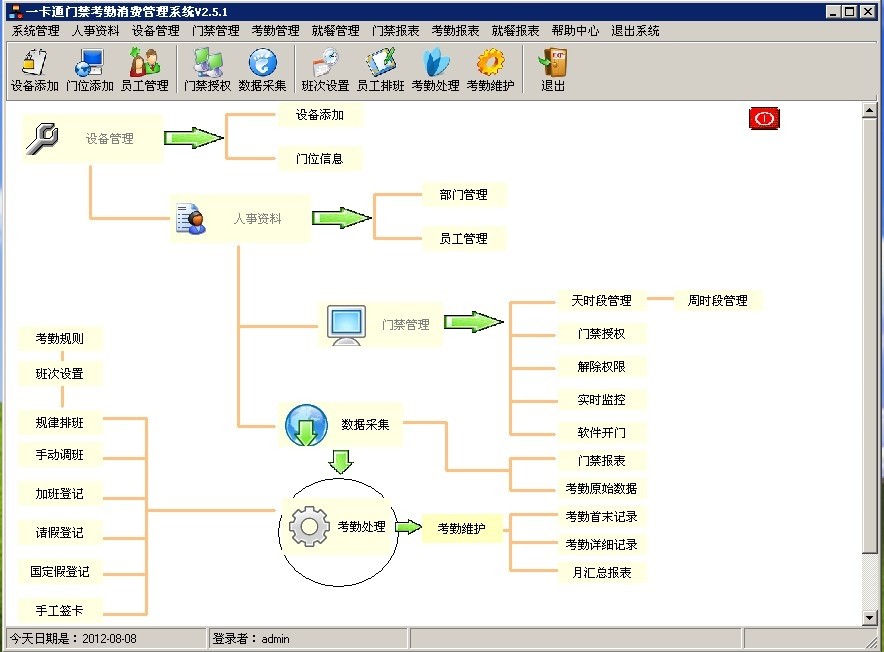

■ 软件界面,系统导航:

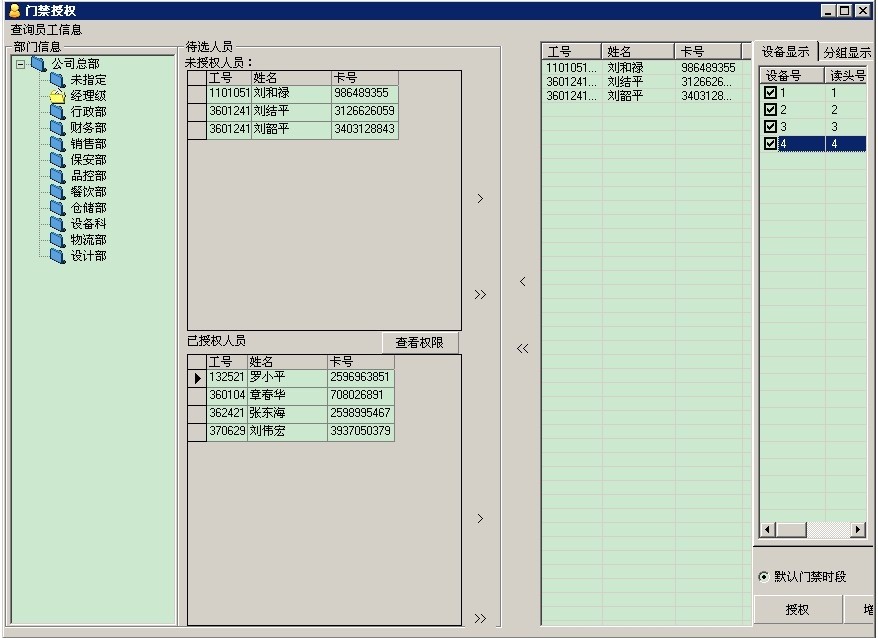

■ 门禁授权:



■ 实时监控界面:

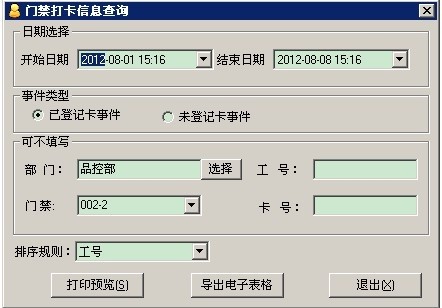

■ 门禁记录查询:





三、系统组网

各种通讯方式的特点及区别:

①    【485模式

≯  联网方式:控制器通过2芯通讯总线经232-485转换器直接接在电脑的串口上。

≯  适用场合:从控制器到管理电脑布通讯线比较方便或控制器附近已有网络接口(设备数量多于网络口数量)。

≯  优点:设备造价较低,多台控制器联网方便。

≯  缺点:若控制器离管理电脑较远,布通讯线路的工作量较大。



---------------------------------------------------------------------------------------

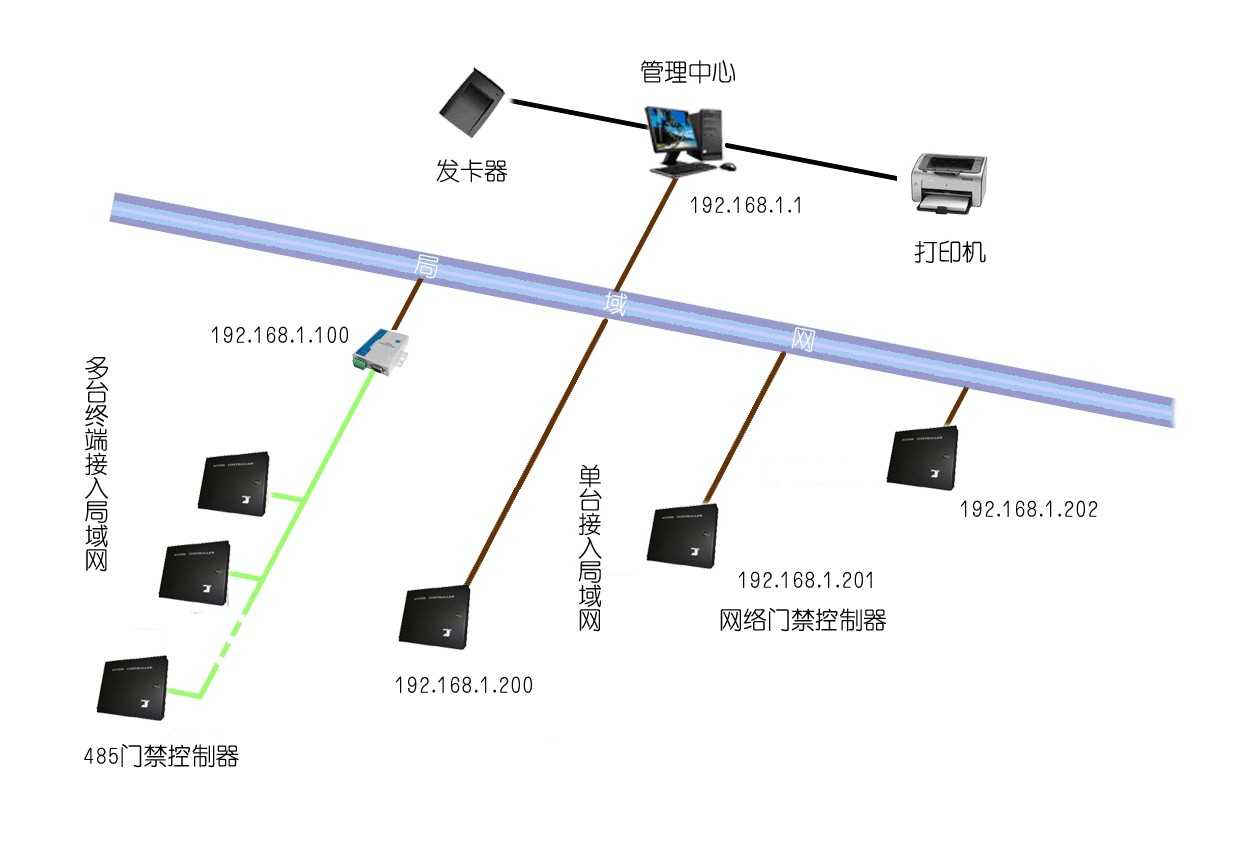

②    【TCP/IP模式

≯  联网方式:控制器直接通过网线接入路由/交换机,占用一个内网IP。

≯  适用场合:控制器数量较少,附近有局域网络,接入局域网比较方便。

≯  优点:局域网内任意一台电脑都可以作为管理主机(建议使用服务器做主机),组网简单易维护。

≯  缺点:每台设备都要单独占用1个内网IP,设备越多线路越繁杂。设备造价稍高。



*注:控制器数量多时可以使用485模式消费机,通过485-TCP/IP转换器接入局域网,仅占用1个内网IP。

---------------------------------------------------------------------------------------

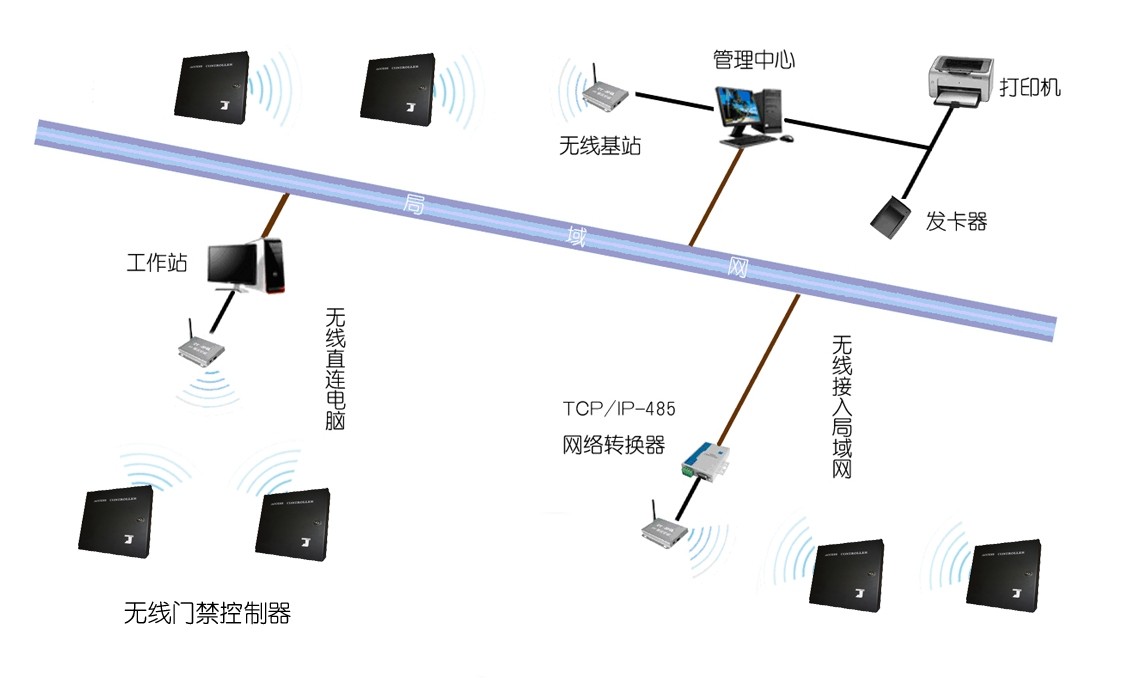

③    【无线模式

≯  联网方式:无线发射无线接收(专用无线模块,区别于WIFI)。

≯  适用场合:空间较开阔,装修要求高不能走明管明线,不具备布通讯线或网线的条件。或需要控制电梯时。

≯  优点:无需布线,摆放灵活,移动方便。

≯  缺点:无线基站放置在管理室,受隔墙等障碍物的影响,通讯距离需实地测试。设备造价较高。



*注:可将无线基站放置在离控制器较近的位置,通过TCP/IP(网络)或485线路转接到电脑上,以解决障碍物较多、无线信号弱的问题。

---------------------------------------------------------------------------------------

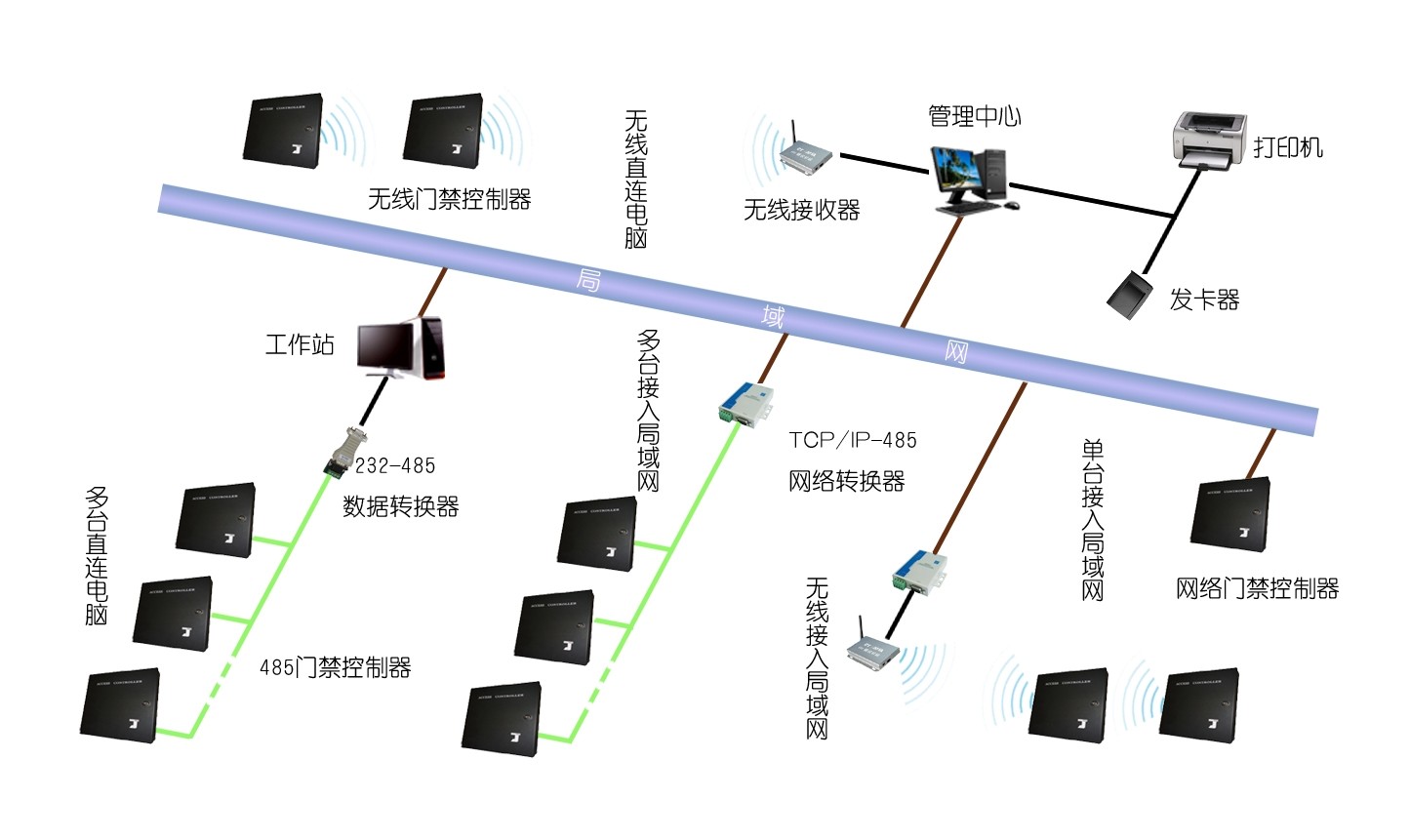

④【混合组网】可根据实际情况选用以下某几种方式组网



系统可通过单机电脑或局域网多台电脑来进行管理,设备与电脑的通讯分485、TCP/IP和无线三种模式,并可以通过TCP/IP转485,TCP/IP转无线,485转无线。多样的转换及通讯模式令系统组网更加灵活,能为各种复杂的现场提供更为便利的解决方案。
